Установка турбины на Can-am


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 25

#1
Оффлайн   ilg

ilg

    Пользователь

  • Пользователи
  • 442 сообщений
  • ГородМосква
Репутация: 85
Профи
Для установки на квадроцикл проще всего использовать уже готовый комплект, который включает в себя необходимое керамическое покрытие труб, все необходимое для подключения и настройки, а также сама турбина. Чаще всего используют турбины от компании Garrett, а из линейки этой компании используют модель GT15.

Существует 2 самые известные фирмы по турбокитам, но все они примерно одинаковые по комплектации:


После установки данного комплекта квадроцикл выглядит следующим образом:






Второй вариант комплекта:



Как правило установку турбокита - это достаточно трудоемкая задача, которую обычно соединяют с установкой биг-бор кита, портингом головы. Квадрик до установи выглядит так:


Для биг бо кита воспользуемся 912 китом заместо штатной восьмисотки:


Проверяем хонинговку цилиндров:

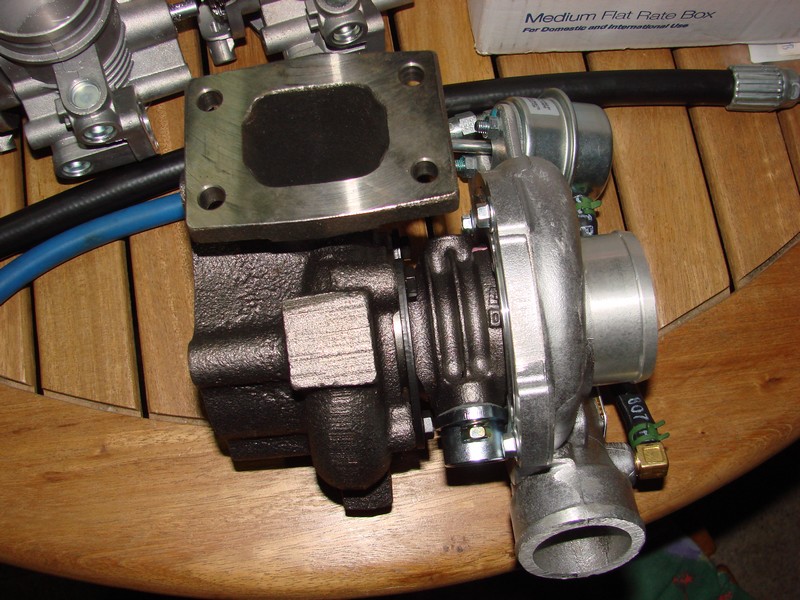

Turbo Garret GT 2252




Так как под турбо надо менять степень сжатия, то используем другие распредвалы:




Так как для турбо требуется дросель бОльшего размера, используем 51 миллиметр заместо штатных 52:



Кит турбины:


После замены штатных цилиндров на 912 кит, выглядит это следующим образом:

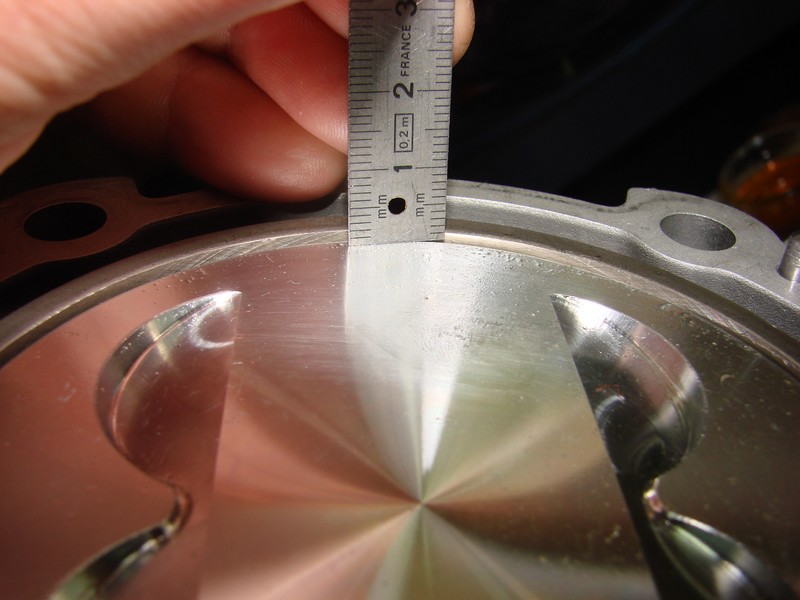

Проверяем объем новой головки:


Уменьшаем степень сжатия:


Делаем все необходимые подключения:







После портинга:


http://i20.servimg.com/u/f20/11/60/16/69/z_cula13.jpg

http://i40.servimg.com/u/f40/11/60/16/69/zzzzzz35.jpg

http://i40.servimg.com/u/f40/11/60/16/69/0710.jpg

http://i40.servimg.com/u/f40/11/60/16/69/0810.jpg

http://i40.servimg.com/u/f40/11/60/16/69/1010.jpg

http://i40.servimg.com/u/f40/11/60/16/69/00111.jpg

http://i40.servimg.com/u/f40/11/60/16/69/00214.jpg

http://i40.servimg.com/u/f40/11/60/16/69/00314.jpg

http://i40.servimg.com/u/f40/11/60/16/69/00411.jpg

http://i40.servimg.com/u/f40/11/60/16/69/00511.jpg

http://i40.servimg.com/u/f40/11/60/16/69/a11.jpg

http://i40.servimg.com/u/f40/11/60/16/69/b11.jpg

http://i40.servimg.com/u/f40/11/60/16/69/c11.jpg

http://i40.servimg.com/u/f40/11/60/16/69/d11.jpg

http://i40.servimg.com/u/f40/11/60/16/69/e11.jpg

http://i40.servimg.com/u/f40/11/60/16/69/f11.jpg

http://i40.servimg.com/u/f40/11/60/16/69/g10.jpg

http://i40.servimg.com/u/f40/11/60/16/69/h10.jpg

http://i40.servimg.com/u/f40/11/60/16/69/00513.jpg

На 912 ките получается 176 лошадей, на 975 - 185. Это на колесах. На двигателе можно получить 220 и 240





  • 3

#2
Оффлайн   Конструктор

Конструктор

    Продвинутый пользователь

  • Пользователи
  • 1 359 сообщений
  • ГородМосква
Репутация: 280
Почетный BRPшник
Очень интересно. Вопрос, как адаптированна система питания?
  • 0

#3
Оффлайн   ilg

ilg

    Пользователь

  • Пользователи
  • 442 сообщений
  • ГородМосква
Репутация: 85
Профи
Я чуть позже поподробнее напишу.
  • 0

#4
Оффлайн   Uzbek 78

Uzbek 78

    Продвинутый пользователь

  • PROFI
  • 6 893 сообщений
  • ГородМосква
Репутация: 943
Легенда
Чёт пока это только набор разного фото. Описание есть? Есть живое фото с установки? Юра это ты устанавливаешь турбину и на что?
  • 0

#5
Оффлайн   admin

admin

    Продвинутый пользователь

  • Администраторы
  • 13 118 сообщений
  • ГородМосква
Репутация: 1 907
Миф
Я так понял это установка турбины на тот злой Ренегад, что был у Юры.
  • 0

#6
Оффлайн   clon

clon

    Продвинутый пользователь

  • Пользователи
  • 517 сообщений
  • ГородМосква
  • Техника:BRP Оutlander 1000 XT
Репутация: 78
Профи













Скока сил прибавилось оч интересно???
  • 0

#7
Оффлайн   77-

77-

    Новичок

  • Пользователи
  • 74 сообщений
  • Городминск
  • Техника:BRP, BENELLI,
Репутация: 12
Катает

Я чуть позже поподробнее напишу.

Какое попозже... ?
  • 0

#8
Оффлайн   Uzbek 78

Uzbek 78

    Продвинутый пользователь

  • PROFI
  • 6 893 сообщений
  • ГородМосква
Репутация: 943
Легенда

Какое попозже... ?



Мне так интересно что я даже позван ил ему на телефон но он не взял трубку! :search:
  • 0

#9
Оффлайн   Pratas

Pratas

    Продвинутый пользователь

  • Пользователи
  • 1 764 сообщений
  • ГородКандалакша
  • Техника:Freeride 146 800R E-TEC
Репутация: 246
Почетный BRPшник
турбина шумит - не слышит :lol2:
зачем ЭТО на квадрате ... загадко :scratch_one-s_head:
  • 0

#10
Оффлайн   ACMAX

ACMAX

    Официальный партнёр BRPCLUB по продажам

  • Пользователи
  • 4 736 сообщений
  • ГородМосква
  • Техника:Квадроциклы, Мотоциклы, Снегоходы, Гидроциклы, Катера. В наличии и на заказ из США.
    Дополнительное оборудование, экипировка, тюнинг.
    8 (495) 642 - 25 -87
    info@acmax.ru
Репутация: 343
Почетный BRPшник
Я не знаю зачем нужна турбина на квадроцикле, но спрашивают про неё регулряно. Думаю, что ilg добавит инфы и эту тему будут регулярно почитывать.
  • 0
ACMAX - продажа техники (квадроциклы, гидроциклы, снегоходы, катера), дополнительного оборудования, запасных частей и экипировки.
www.acmax.ru
+7 (495) 642 25 87

#11
Оффлайн   77-

77-

    Новичок

  • Пользователи
  • 74 сообщений
  • Городминск
  • Техника:BRP, BENELLI,
Репутация: 12
Катает

Я не знаю зачем нужна турбина на квадроцикле, но спрашивают про неё регулряно. Думаю, что ilg добавит инфы и эту тему будут регулярно почитывать.

Сначало он дождётся слюней на наших мониторах,а вот когда...,тогда и расскажет!ИНТРИГАН!!!
  • 0

#12
Оффлайн   ilg

ilg

    Пользователь

  • Пользователи
  • 442 сообщений
  • ГородМосква
Репутация: 85
Профи
Обновил.
  • 0

#13
Оффлайн   ilg

ilg

    Пользователь

  • Пользователи
  • 442 сообщений
  • ГородМосква
Репутация: 85
Профи

Я не знаю зачем нужна турбина на квадроцикле, но спрашивают про неё регулряно. Думаю, что ilg добавит инфы и эту тему будут регулярно почитывать.

Сам против турбины - не для квадра это!
  • 0

#14
Оффлайн   Uzbek 78

Uzbek 78

    Продвинутый пользователь

  • PROFI
  • 6 893 сообщений
  • ГородМосква
Репутация: 943
Легенда
как я понял это ренегад?
  • 0

#15
Оффлайн   ilg

ilg

    Пользователь

  • Пользователи
  • 442 сообщений
  • ГородМосква
Репутация: 85
Профи
Да, он самый - ренегад.
  • 0

#16
Оффлайн   Uzbek 78

Uzbek 78

    Продвинутый пользователь

  • PROFI
  • 6 893 сообщений
  • ГородМосква
Репутация: 943
Легенда
Так ты говорил про outlander свой, а это ренегат? :scratch_one-s_head:
  • 0

#17
Оффлайн   ilg

ilg

    Пользователь

  • Пользователи
  • 442 сообщений
  • ГородМосква
Репутация: 85
Профи
На свой аутландер я не буду турбу ставить.
  • 0

#18
Оффлайн   77-

77-

    Новичок

  • Пользователи
  • 74 сообщений
  • Городминск
  • Техника:BRP, BENELLI,
Репутация: 12
Катает

На свой аутландер я не буду турбу ставить.

И правильно!Для этого есть четырёхколёсные "подонки" типа РЕНЕГАД!
Ты лучше видео выложи-не томи,наверняка есть!
И СПАСИБО ОГРОМНОЕ за фильтра!!!
  • 0

#19
Оффлайн   ilg

ilg

    Пользователь

  • Пользователи
  • 442 сообщений
  • ГородМосква
Репутация: 85
Профи
С прошедшим днем рождения, Саш! :party:

Фильтра специально тебе разные положил, чтобы ты у себя их смог подобрать.


  • 0

#20
Оффлайн   Uzbek 78

Uzbek 78

    Продвинутый пользователь

  • PROFI
  • 6 893 сообщений
  • ГородМосква
Репутация: 943
Легенда

С прошедшим днем рождения, Саш! :party:

Фильтра специально тебе разные положил, чтобы ты у себя их смог подобрать.



Юра видео выкладывай! :sun_bespectacled:
  • 1
